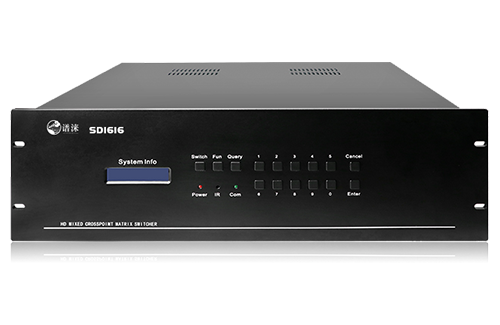

无缝高清视频混插矩阵SD1616
1.16进16出混合视频矩阵
2.无缝瞬间切换,不黑屏,不存在缓慢的过度过程,快如电影换镜头;
3.输出分辨率可调,以适应多种不同厂家的显示屏;
产品详情
产品详情
1.16进16出混合视频矩阵
2.无缝瞬间切换,不黑屏,不存在缓慢的过度过程,快如电影换镜头;
3.输出分辨率可调,以适应多种不同厂家的显示屏;
4.每路输入视频都可独立可叠加字幕,支持中文及英文两种语言;字幕可静止或滚动,可更改背景颜色,也可设置为透明背景,字体可调节颜色、大小,字幕内容可通过串口软件随时更改;
5.可拼接,兼容了拼接处理器功能,支持普通电视、液晶显示器及DLP等实现大屏幕拼接功能;
6.自带音量控制器功能,每路输出音频可独立调节音量,提供串口协议,支持电脑、中控等第三方设备对它进行音量控制,音量大小可在电视、投影等显示设备上进行数字提示;
7.每个输出通道,可独立调节亮度、对比度、饱和度、锐利度,可对色温进行增益调节及补偿调节;
8.HDMI及DVI输入端带数字均衡调整电路,输出带信号预加重增强电路,使信号能进行更长距离传输,输入输出都可超过20米距离;
9.插卡式结构设计,采用每张卡4个通道的设计,可灵活配置输入输出信号类型及信号通道数,扩展方便,维护便捷,主机可以同时兼容不同的信号, 可以配置AV、VGA、 YPbPr、 DVI、HDMI、HD-SDI、光纤、网络等不同的输入输出板卡,互不干扰,同时传输;
10.所有板卡和主板,采用德国Erni原装进口专业高速连接器,非普通金手指连接;
11.一体化全铝拉丝面板、蓝光液晶显示屏,美观的外观设计;
12.采用Contrex嵌入式ARM处理器控制,运行速度更快,系统更稳定;
13.支持一键快速查询功能,方便察看矩阵的切换状态;
14.具有掉电记忆功能带有断电现场保护,上电自动恢复关机前状态;
15.标准机架安装的金属机箱。
16.全贴片SMT工艺,有ESD静电保护功能;
17.数字信号运用了点对点无损传输方式,有力保证了图像信号的高保真输出;
18.电讯级核心数字交换芯片,具有抗干扰及全天工作能力;
19.采用国际通用的标准宽电压输入电源,电网电压在 100V—250V 之间波动,都能保证稳定的输出,极大提高了系统的可靠性和稳定性,16系列功耗55W,32系列功耗100W。
20.可选配内置中控模块,提供app,支持iphone、ipad、安卓平板及手机无线控制,提供设计平台,用户可对app软件的背景图片、颜色进行更换,按钮的大小、位置、外观可自由设计;iphone、ipad软件通过苹果公司审核,可从app store下载,不需越狱;
21.DVI、VGA、AV、HDMI输入板卡都带音频输入,并且音频可融合到HDMI输出的视频里,即输出端的HDMI线可同时传输输入的视频和音频,连接电视等HDMI显示设备时,不需另接音频线;
22.支持RS-232、红外、网口(选配)、APP控制信号切换功能;
23.DVI、VGA、AV、HDMI输出板卡都支持独立的音频输出,音频信号可同时在HDMI数字接口和3.5音频模拟接口输出;
24.机架安装: 标准3-12U ;
25.带宽:10.5Gbps 增益:0dB
26.位时钟抖动:<0.15Tbit
27.位上升时间:<0.3Tbit(20%--80%)
28.位下降时间:<0.3Tbit(20%--80%)
29.传输延时:5nS
30.切换速度:200ns
31.串行控制接口:RS-232, 9-针公 D型 接口,波特率:9600, 数据位8位, 停止位1, 无奇偶校验;2 = RX, 3 = TX, 5 = GND
32.以太网控制接口(选配): RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;
